數據中心精密電源管理系統
1、概述
隨著數據中心的迅猛發展，數據中心能耗問題也越來越突出，高效可靠的數據中心配電系統方案，是提高數據中心電能使用效率，降低設備能耗的有效方式。
數據中心需要對整個數據機房的用電進行實時監測和集中管理，通過人機界面，實時監測末端服務器的用能情況和電能質量數據，并通過觸摸屏通訊接口將數據上傳至后臺動環監控系統，從而實現對整個配電系統的實時監控。同時可實現配電精細的能效分析，為配電網絡和服務器運行能效優化調節提供依據，從而達到節能降耗的目的。
2、應用場所
企業數據中心、政府數據中心、大型數據中心IDC、網絡機房、數據業務機房、通信基站和模塊局、小區物業機房
3、系統架構
AMC系列數據中心精密電源管理系統是針對數據機房末端設計的，能夠綜合采集所有能源數據的智能系統，為交直流電源配電柜提供精確的電參量信息，并可通過通訊將數據上傳到動環監控系統，實現對整個數據機房的實時監控和有效管理，為實現全方位IDC提供可靠保證。
AMC精密配電監控解決方案是針對精密配電柜（列頭柜）的監控要求，設計開發一套完整的解決方案，包括交流、直流（DC-48V、DC240V、DC336V）系統，分為多回路采集模塊、互感器、觸摸顯示屏、附件等。

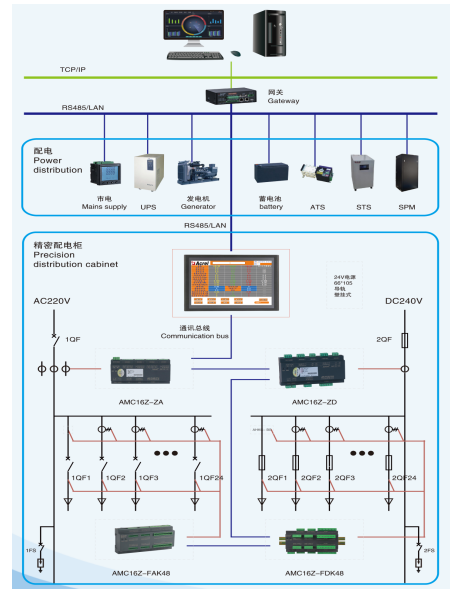

3.1 系統結構展示

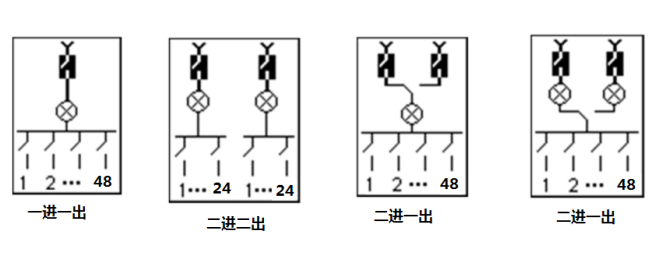

3.2精密配電系統主要拓撲圖

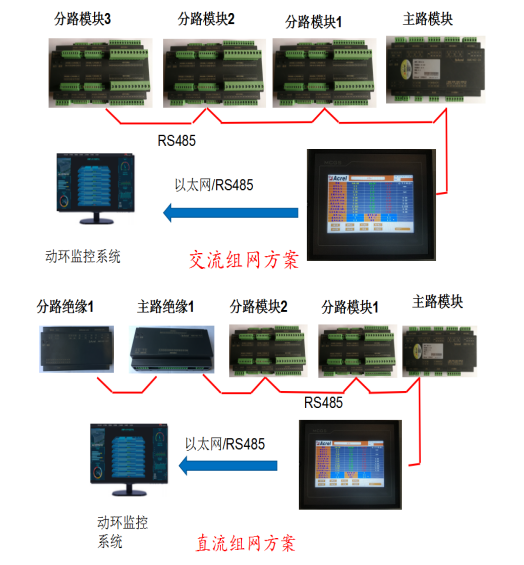

3.3兩種組網方案如下：
4.系統功能
進線和出線回路監測模塊獨立，最大實現2路進線及192路出線回路的電壓、電流、功率、電能、電能質量的監測，并通過人機界面觸摸屏進行數據的集中監控展現，同時可通過通訊接口將數據上傳至動環監控系統。
■進線監測
——三相電壓、三相電流、系統頻率；
——各相及總有功功率、無功功率、視在功率、功率因數；
——各相及總有功電能、無功電能；
——電壓不平衡度、電流不平衡度；
——開關狀態；
——電壓/電流諧波含量；
——最大需量。
■告警功能
——進線過電流2段閥值越限告警，可任意設定告警值；
——進線欠電流2段閥值越限告警，可任意設定告警值；
——進線過壓、欠壓、缺相、過頻率、低頻率越限告警；
——聲光告警功能；
——查詢當前告警信息。
■出線監測
——分支回路的電流、有功功率、無功功率、視在功率、功率因數、有功電能、無功電能；
——額定電流設置、各相電流值；
——負載百分比；
——開關狀態；
——任意配置出線回路的相位；
——電流諧波含量；
——最大需量。
■事件記錄
——各種電參量越限報警記錄；
——開關量動作事件記錄；
——任意數據的定式存儲。
■特點：
①針對精密配電的典型應用場景，最大化的集成檢測回路數量和測量參數，單個模塊最大48回路；
②測量精度：電流、電壓0.2級；功率、電能0.5級；
③系統集成回路數量：進線4回路，出線192回路；
④數據反應速度：開關狀態動作反應時間1-2s，數據變化反應時間2-3秒；
⑤針對高壓直流240V/336V系統，可以配置絕緣監測模塊實現正負母線對地絕緣電阻的監測，保障系統安全穩定可靠的運行。
⑥觸摸屏和出線監控模塊均由進線監控模塊輸出DC24V供電。

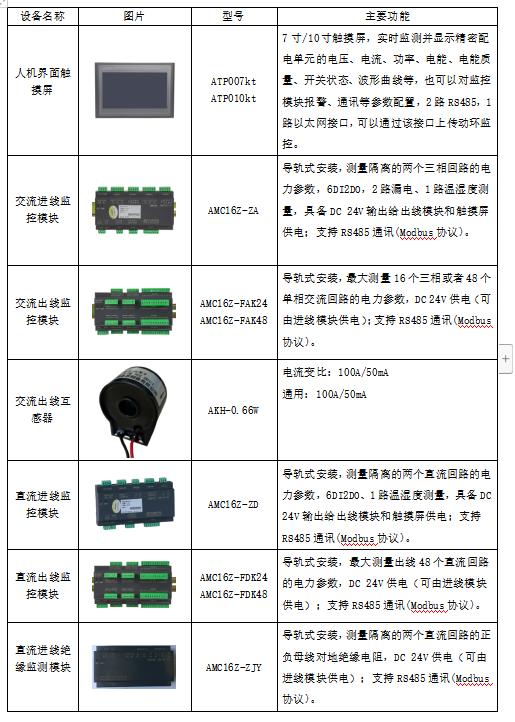

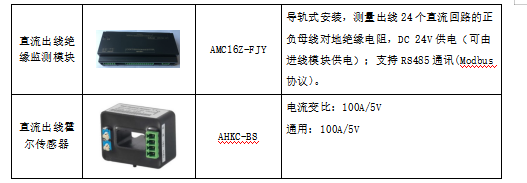

5、產品選型

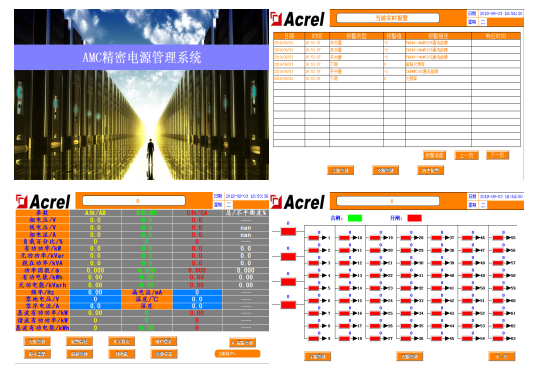

6、人機界面
7、典型配置方案

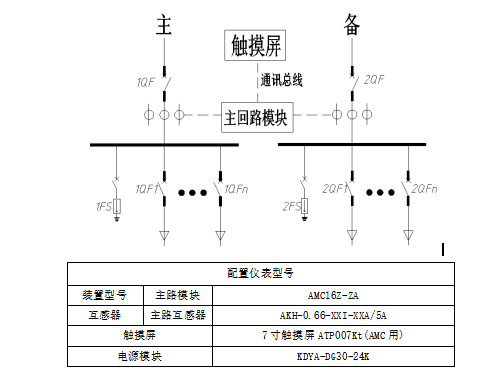

7.1監測進線參數（全電量）+進線開關狀態
功能要求
遙測：輸入分路的三相電壓、三相電流、頻率、有功功率、有功電度；
遙信：輸入分路的過壓/欠壓，缺相,過流，頻率過高/過低,輸入分路的開關狀態,具備電流、功率需用量分析和統計，實現電壓、電流、頻率、功率等參數的越限報警功能。

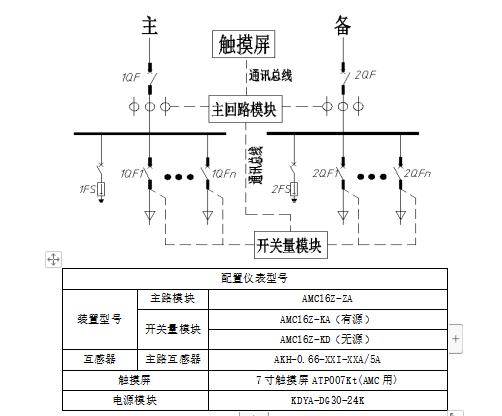

7.2監測進線參數（全電量）+進出線開關狀態
功能要求
遙測：輸入分路的三相電壓、三相電流、有功功率、有功電度；
遙信：輸入分路的過壓/欠壓，缺相,過流，輸入分路和輸出分路的開關狀態,具備電流、功率需用量分析和統計，實現電壓、電流、功率等參數的越限報警功能。

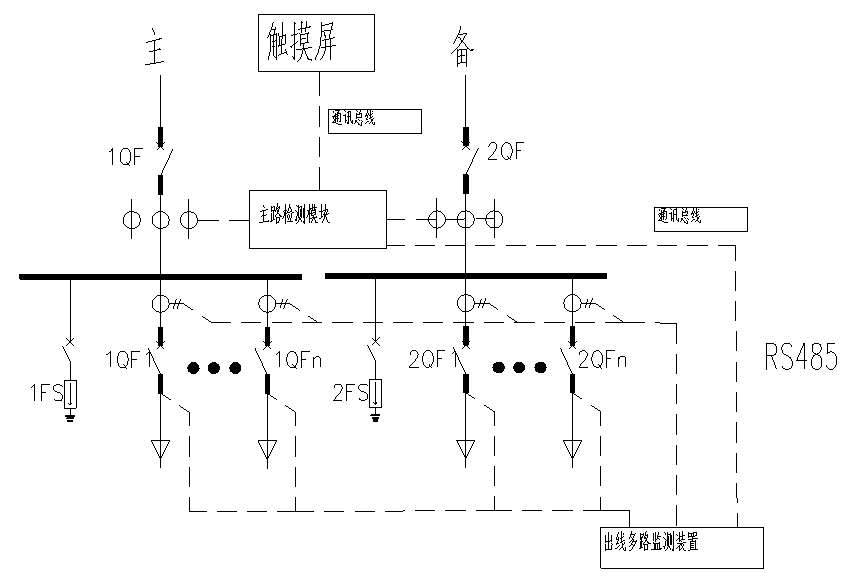

7.3監測進線參數（全電量）+出線參數（全電量）+進出線開關狀態
功能要求
遙測：輸入分路的三相電壓、三相電流、有功功率、有功電度；輸出分路的單相電壓、單相電流、有功功率、有功電度；
遙信：輸入分路的過壓/欠壓，缺相,過流，輸入分路和輸出分路的開關狀態,具備電流、功率需用量分析和統計，實現電壓、電流、功率等參數的越限報警功能。
|
配置儀表型號 |
|
裝置型號 |
主路模塊 |
AMC16Z-ZA |
|
分路模塊 |
AMC16Z-FAK48 |
|
AMC16Z-FAK24 |
|
開關量模塊 |
AMC16Z-KD（無源） |
|
互感器 |
主路互感器 |
AKH-0.66-XXI-XXA/5A |
|
分路互感器 |
AKH-0.66-W-9N 50A/50mA |
|
AKH-0.66-W-12N 100A/50mA |
|
AKH-0.66-W-20-200A/50mA |
|
AKH-0.66-W-30N-400A/50mA |
|
觸摸屏 |
7寸觸摸屏ATP007Kt(AMC用) |
|
電源模塊 |
KDYA-DG30-24K |
8、典型業績
|
魯**大數據中心（一期）項目A1#大數據機房甲供設備采購項目 |
|
甘肅**云數據中心建設項目（一期）工程 |
|
**市商業銀行**業務中心數據中心機房建設項目 |
|
恒大**島外數據機房工程項目 |
|
山東**智能數據機房工程項目 |
|
**移動數據中心項目 |

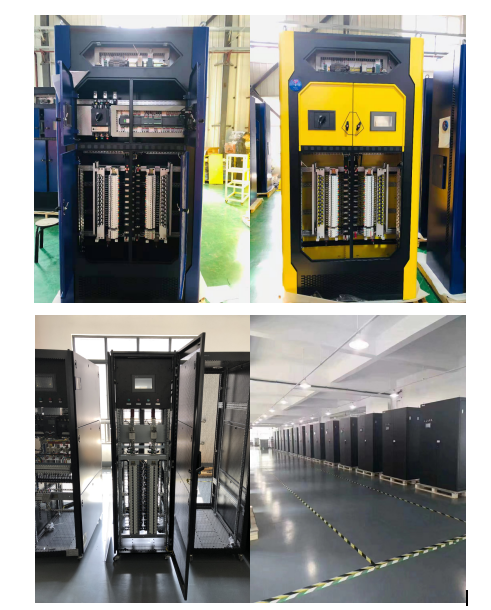

9、現場安裝實例
